EN BREF:
Chauffe et surchauffe des accumulateurs

Pour la Chauffe, il y a deux principales causes

  • Une sollicitation excessive du Switch → sans grave incidence
  • Le montage d’une résistance dans l’atomiseur non adapté à l’accumulateur.

Pour cela il faut comprendre un minimum de choses sur les accumulateurs, pour simplifier nous allons parler de deux types d’accu:

  • Les accumulateurs protégés: Si vous faites une résistance de valeur inférieure à celle préconisée par le constructeur, l’accumulateur se coupe par sécurité et vous n’aurez pas de tension pour alimenter votre résistance.



  • Pour les non protégés : Si vous faites une résistance de valeur inférieure à celle préconisée par le constructeur, votre accumulateur va chauffer de façon anormale.
    Le risque : c’est une surpression et un échauffement de l’élément qui généralement (ou partiellement) protégés contre les hausses de températures et les surpressions par des circuits internes, peuvent cependant être irréversiblement endommagés par une forte inflammation. Cela rend l’élément instable et détériore prématurément votre accumulateur quand il n’est pas définitivement mort.

Si vous détectez une élévation de la température, c’est anormal.

Retirez de suite l’accumulateur du mod.

Pour la Surchauffe, le Switch de l’atomiseur, en général, devient très chaud. Il est fort probable que cela soit un court-circuit (la connexion accidentelle de deux points du circuit, entre lesquels il y a une différence de potentiel, par un conducteur de faible résistance).

             Un court circuit, c’est la connexion accidentelle de deux points du circuit, entre lesquels il y a une différence de potentiel, par un conducteur de faible résistance. Il donne naissance à un courant de court circuit.

             Dans notre cas, afin de simplifier, j’ai schématisé le set up ci dessous.

 Chauffet et surchauffe Schéma 1

Il y a court-circuit lorsque la partie positive en rouge, alimentée par le « + » de l’accumulateur, est en contact direct avec une autre partie métallique du mod ou de l’atomiseur, qui elle même est alimentée par le « – » de l’accumulateur quand le Switch est activé.

A ce moment là, l’accumulateur chauffe et l’intensité de la chaleur se dissipe dans le Switch car c’est la partie qui a la plus grande surface de contact direct avec l’accumulateur.
Mais il est impossible que le problème vienne du Switch (pas de contact positif et négatif simultané dans cet élément).

Problèmes les plus courant de court circuit :

  •  La connexion 510 du mod :

Elle se compose de trois parties distinctes :

Chauffet et surchauffe Schéma 2

  • Le filetage de la connexion 510 (en gris) relié au mod par le top cap
  • L’isolant (en jaune), inséré dans cette connexion afin de l’isoler de la troisième partie
  • La vis positive (en rouge) de la connexion 510 de l’atomiseur

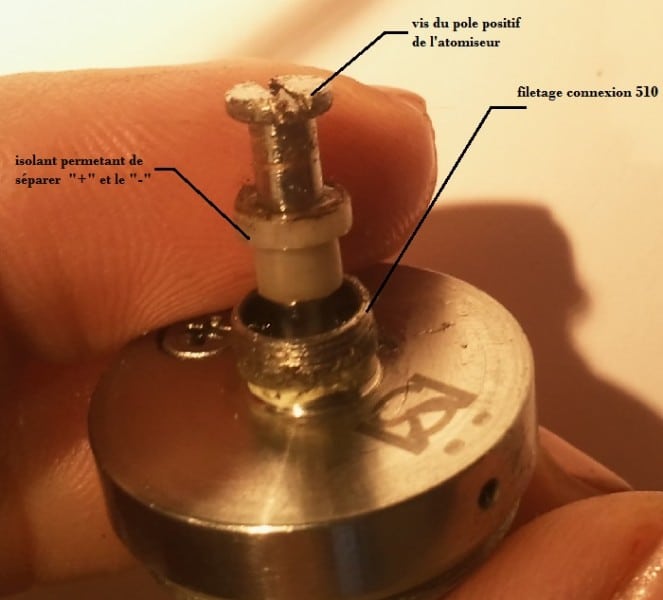

Chauffet et surchauffe Schéma 3

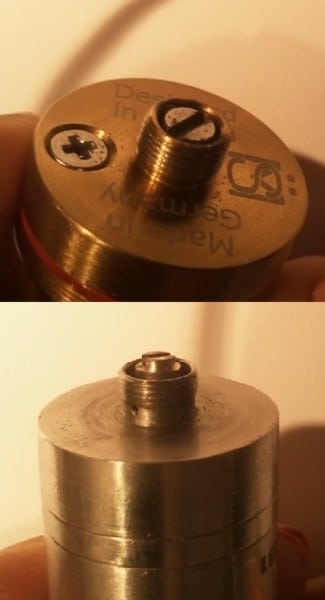

Les courts circuits se produisent surtout sur des atomiseurs dont la vis du pôle positif ne ressort pas suffisamment.

Chauffet et surchauffe Schéma 4

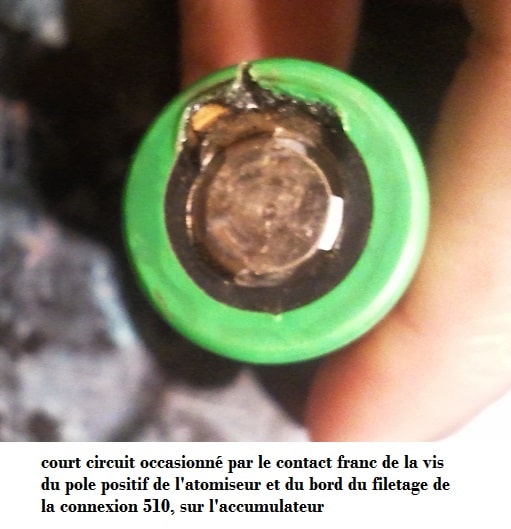

Quand la vis est enfoncée, il y a des possibilités pour que le contact avec le « + » de l’accumulateur, trop large, touche en même temps la vis positive et le bord fileté du 510 de l’atomiseur.

C’est une première possibilité

SAMSUNG

  • Le plateau :

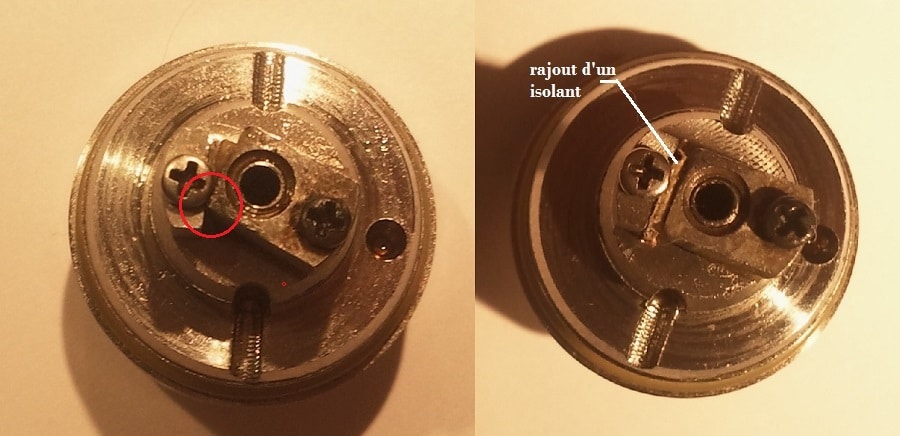

Lorsque vous vissez et dévissez la vis reliée au plateau, vous risquez de faire pivoter le support sur lequel se trouve le côté positif de la résistance, et ce décalage peut toucher le pôle opposé sur le même plateau (première photo).

SAMSUNG

Pour éviter ce risque, vous pouvez insérer un fin isolant supportant la chaleur, qui empêchera le contact des deux pôles à ce niveau (deuxième photo).

  • La résistance :

Quand vous faites vos résistances, attention à deux choses.

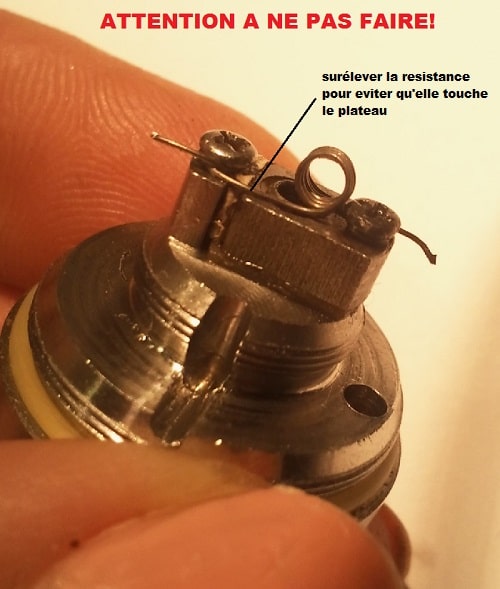

– La première est de vérifier qu’elle n’est pas trop basse (pour le risque d’affaissement) et qu’elle ne touche pas le socle sur lequel elle est reliée par les pattes.

SAMSUNG

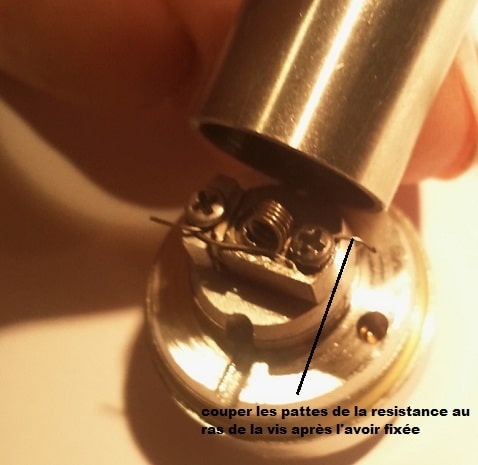

  • La seconde, veillez à couper convenablement au raz de la vis, le surplus des pattes de la résistance fixée, pour ne pas risquer de faire un court-circuit en posant votre cheminée qui toucherait les bords de cette cloche.

SAMSUNG

  • Le kit nano pour Kayfun :

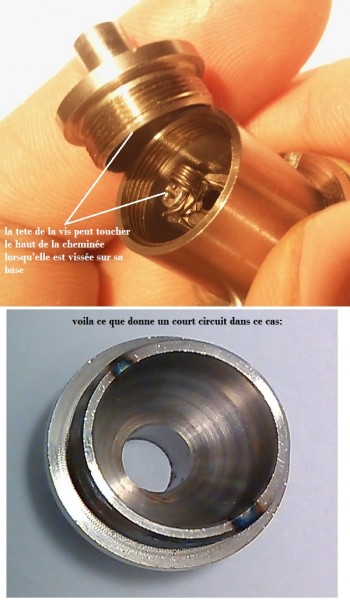

Moins flagrant : La partie basse de la cheminée (cloche) du Kayfun Lite est plus courte que celle du Kayfun V3. Si vos vis de fixation pour le coil sont trop hautes, en posant la partie haute de la cheminée, vous risquez de faire toucher les deux pôles en même temps. D’où, court-circuit !

Chauffet et surchauffe Schéma 9

  •  Les adeptes du Subohm:

Pour ceux qui utilisent des résistances de très basse valeur, leur usure se fait plus rapidement que les autres. Prématurément usées par l’intensité qui les traverse, elles risquent de casser. Elles sont à refaire plus souvent que lorsqu’elles ont une valeur courante.
Masquée par la mèche imbibée de jus cette cassure n’est pas évidente à détecter.
De plus, la matière et le diamètre du fil utilisé pour le coil joue aussi un rôle, car l’Inox est plus fragile que le Kanthal, puisque l’inox supporte des températures inférieures.
En cas de doute, faites une nouvelle résistance.

Pour finir, lorsque votre mod est chaud, ôtez immédiatement votre accumulateur et mettez-le au frigo afin de stabiliser rapidement les éléments internes. Cependant il y a de fortes chances pour que celui-ci se soit déjà dégradé et qu’il n’ait plus les mêmes capacités qu’à l’origine s’il n’est pas hors service. Car la température contribue à rendre l’élément instable.

Un dernier conseil : NE JAMAIS CHARGER UN ACCUMULATEUR LORSQU’IL EST CHAUD

Vidéo de complément:

Et pour finir, je vous joins quelques données quant aux accumulateurs les plus courants avec la valeur limite de la résistance que l’on peut faire :





Name

Size



Continuous Discharge Amps





Maximum Discharge





Amps



C Rating



Ohm to run

AW IMR
Aw 14500       600 mah/         4.8 amp/          6 amp/             8c/       0.9 ohm
Aw 16340       550 mah/         4.4 amps/        5.5 amp/          8c/       1 ohm
AW 18350      700 mah/         6.4 amp/          7 amp/             8c/       0.7 ohm
Aw 18490       1100 mah/       8.8 amp/          11 amp/           8c/       0.5 ohm
Aw 18650       1600 mah/       16 amp/           20 amp/           10c/     0.3 ohm
Aw 18650       2000 mah/       16 amp/           20 amp/           8c/       0.3 ohm

Efest IMR
Efest 10440    350 mah/         1.4 amp/          3 amp/             8c/       3 ohm
Efest 14500    700 mah/         5.6 amp/          7 amp/             8c/       0.8 ohm
Efest 16340    700 mah/         5.6 amp/          7 amp/             8c/       0.8 ohm
Efest 18350    800 mah/         6.4 amp/          8 amp/             8c/       0.7 ohm
Efest 18490    1100 mah/       8.8 amp/          11 amp/           8c/       0.5 ohm
Efest 18650    1600 mah/       20 amp/           30 amp/           18.75c/ 0.3 ohm
Efest 18650    2000 mah/       15 amp/           20 amp/           8c/       0.4 ohm
Efest 18650    2250 mah/       18 amp/           20 amp/           8c/       0.5 ohm
Efest 26500    3000 mah/       20 amp/           30 amp/           6.5c/    0.5 ohm
Efest 26650    3000 mah/       20 amp/           30 amp/           6.5c/    0.5 ohm


Efest IMR Purple

Efest 18350    700 mah/         10.5 amp/        35 amp/           /           0.7 ohm
Efest 18500    1000 mah/       15 amp/           35 amp/           /           0.5 ohm
Efest 18650    2500 mah/       xx amp/           35 amp/           /           0.15 ohm
Efest 18650    2100 mah/      xx amp/           30 amp/           /           0.2 ohm

EH IMR
EH 14500       600 mah/         4.8 amp/          6 amp/             8c/       0.9 ohm
EH 15270       400 mah/         3.2 amp/          4 amp/             8c/       1.4 ohm
EH 18350       800 mah/         6.4 amp/          8 amp/             8c/       0.7 ohm
EH 18500       1100 mah/       8.8 amp/          11 amp/           8c/       0.5 ohm
EH 18650       2000 mah/       16 amp/           20 amp/           8c/       0.4 ohm
EH 18650 NP 1600 mah/       20 amp/           30 amp/           18.75 c/ 0.3 ohm



MNKE IMR
MNKE 18650/                       20 amp/           30 amp/           18.75c/ 0.4 ohm
MNKE 26650/                       20 amp/           30 amp/           18.75c/ 0.4 ohm

Samsung ICR INR
Samsung ICR18650-22P       2200 mah/       5 amp/             10 amp/           4.5c/    0.9 ohm
Samsung ICR18650- 30A     3000 mah/       2.4 amp/          5.9 amp/          1c/       1.5 ohm
Samsung INR18650-20R      2000 mah/       7.5 amp/          15 amp/           7c/       0.6 ohm

Sony
Sony US18650v3       2150 mah/       5 amp/             10 amp/           4.5c/    0.9 ohm
Sony US18650VTC3  1600 mah/       15 amp/           30 amp/           9.5c/    0.4 ohm
Sony US18650vtc4    2100 mah/       10 amp/           25 amp/           12 c/    0.5 ohm
Sony US26650VT      2600 mah/       25 amp/           45 amp/           17c/     0.1 ohm

Trustfire IMR
Trustfire 14500           700 mah/         2 amp/             4 amp/             2c/       2.2 ohm
Trustfire 16340           700 mah/         2 amp/             4 amp/             2c/       2.2 ohm
Trustfire 18350           800 mah/         4 amp/             6.4 amp/          5c/       1.1 ohm
Trustfire 18500           1300 maah/     6.5 amp/          8.5 amp/          5c/       0.7 ohm
Trustfire 18650           1500 mah/       7.5 amp/          10 amp/           5c/       0.6 ohm


Panasonic

NCR18650B 18650/       3 amp/             4 amp/             1.1c/    1.5 ohm
NCR18650PF 18650/     5 amp/             10 amp/           3.4c/    0.9 ohm
NCR18650PD 18650/     5 amp/             10 amp/           3.4 c/   0.9 ohm
NCR18650 18650/          2.7 amps/        5.5 amps/        .5 c/     1.6 ohm

Any other protected 18650               3 amp              4 amp                          1.5ohm
Any unprotected 18650                    5 amp              10 amp                        0.9 ohm

Orbtronic
sx22 18650                                        22 amp            29 amp            11 c     0.2 ohm
